Éclairages

Pour obtenir la meilleure qualité d'image possible, un bon éclairage de l'échantillon est indispensable. Les résultats peuvent atteindre la perfection grâce à des réglages et des techniques d'éclairage appropriés. Nous proposons une large gamme d'éclairages pour toutes les applications et offrons la meilleure qualité d'image afin de réaliser des inspections et des mesures haute résolution sur tous les échantillons avec le microscope numérique HIROX 3D. Vous pouvez facilement obtenir un éclairage adéquat de toutes les surfaces et textures pour des vidéos en qualité supérieure à la Full HD et des images claires en une seule prise ou en utilisant la fonction d'assemblage pour couvrir un large champ de vision.

Eclairage diffus

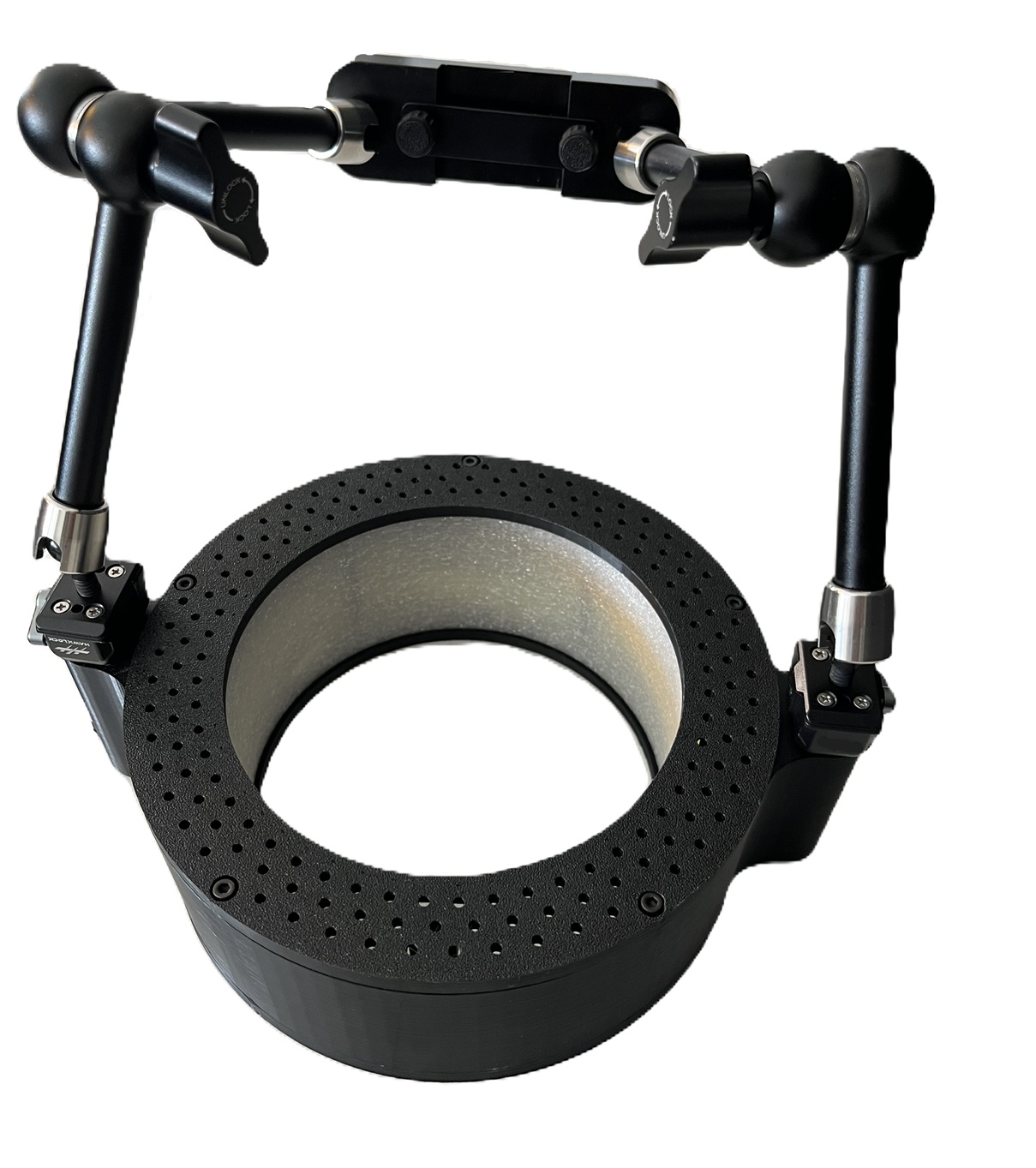

Le nouveau dispositif d'éclairage à diffusion J-LED fonctionne comme un caisson lumineux en forme de beignet.

Il est équipé d'un ensemble de puissantes lampes LED qui permettent un éclairage intense sur l'ensemble de l'échantillon pour obtenir les meilleurs résultats d'image.

J-LED v2 new donut HIROX
J-LED

Il peut s'avérer difficile d'obtenir de bonnes images des échantillons métalliques ou réfléchissants car la lumière y sera toujours réfléchie.

Cependant, cet accessoire permet d'obtenir un éclairage provenant de toute part autour de l'échantillon et même au travers (360°).

C'est un éclairage très utile et pratique pour les échantillons complexes comme des roulements à bille en métal.

Le nouveau dispositif d'éclairage par diffusion J-SFL fonctionne comme un caisson lumineux qui peut être ouvert à l'aide de 6 bras.

Il est équipé d'un ensemble de 432 puissantes lampes LED, réparties sur 13 segments pouvant être contrôlés indépendamment.

J-SFL

Éclairage en dôme

Il peut s'avérer difficile d'obtenir de bonnes images des échantillons métalliques ou réfléchissants car la lumière y sera toujours réfléchie.

Cependant, cet accessoire permet d'obtenir un éclairage provenant de toute part autour de l'échantillon et même au travers (360°).

C'est un éclairage très utile et pratique pour les échantillons complexes comme des roulements à bille en métal.

Éclairage en dôme
Before imageAfter image

Éclairage UV

La lumière ultraviolette est inférieure à 380 nm et se situe en dehors du spectre de la lumière visible. Elle peut être utilisée pour augmenter la résolution de l'image au-delà de la limite des microscopes optiques standard.

Cela peut être utilisé pour mieux voir les fissures dans les soudures ou les éléments de sécurité sur les documents d'authentification et les billets.

La lumière UV augmente également le contraste de certains échantillons par rapport à leur environnement, en raison de l'interaction de la lumière avec les molécules présentes dans l'échantillon lui-même. Les cristaux de protéines en sont un exemple.

Before imageAfter image

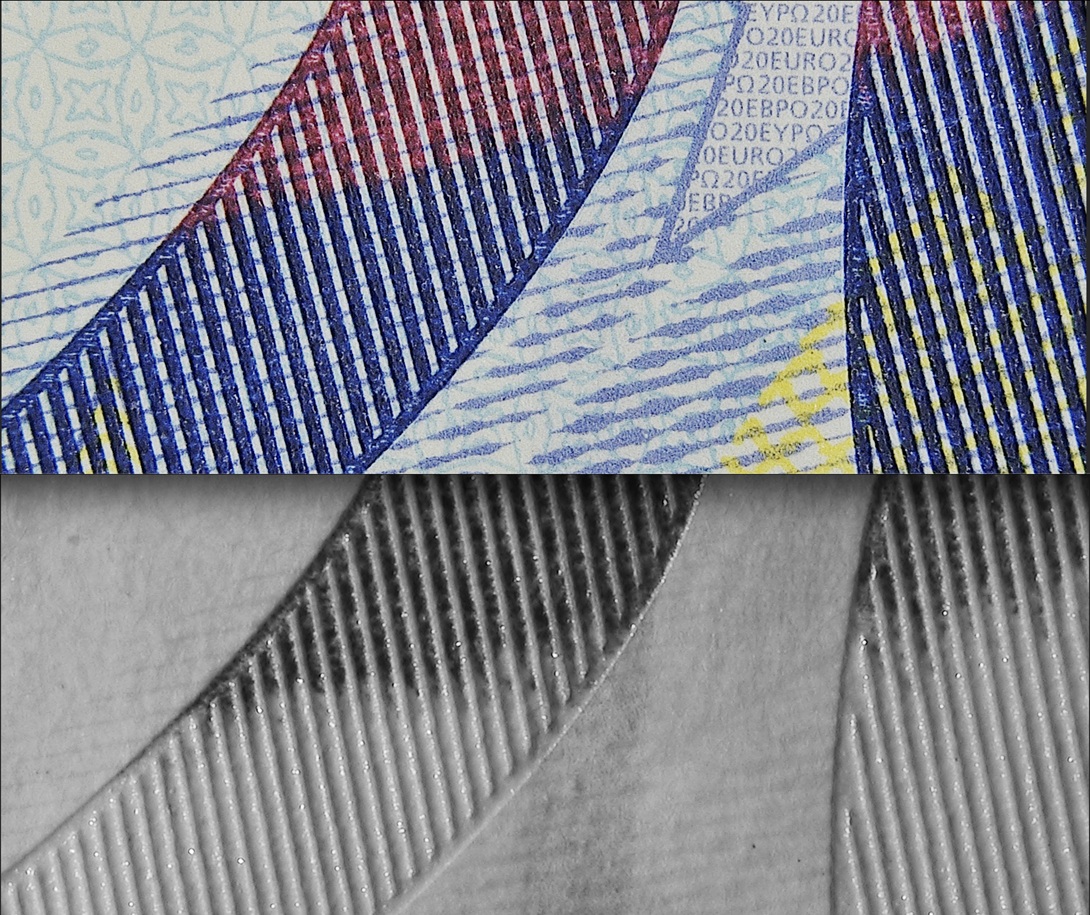

Éclairage IR

L'éclairage infrarouge couvre des longueurs d'onde supérieures à celles de la lumière visible, plus précisément de 780 nanomètres à 1 millimètre, et peut être utilisé pour augmenter la résolution de l'image au-delà de la limite des microscopes optiques standard.

Cela peut servir à inspecter les éléments de sécurité et les marquages figurant sur les documents d'authentification et les billets.

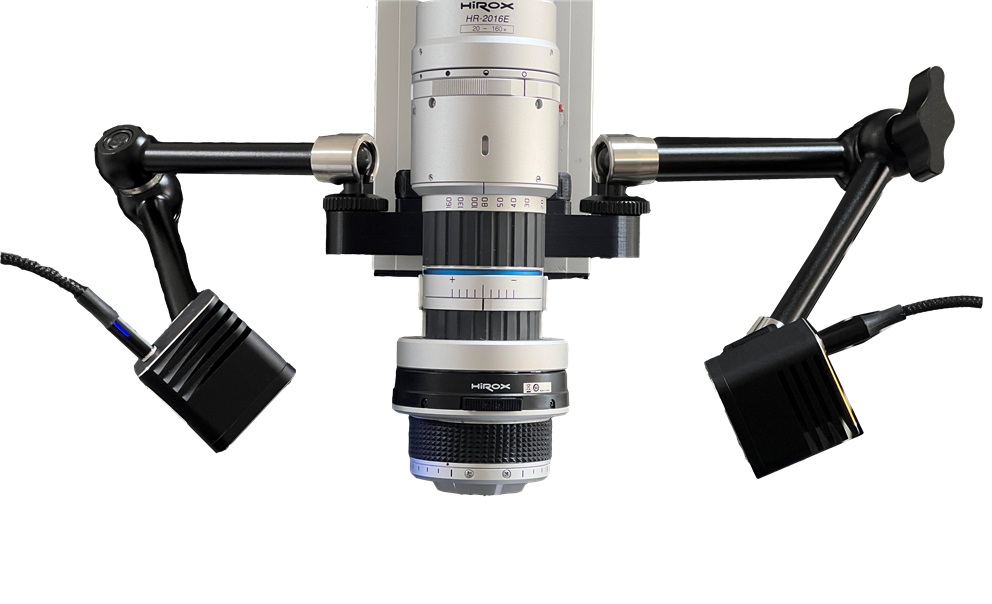

Eclairage externe

L'éclairage externe est une méthode simple et efficace pour éclairer votre échantillon ou la zone à observer via un système de double bras flexibles à lumière LED.

Vous pouvez modifier l'intensité de la source lumineuse et choisir quel bras allumer afin d'adapter votre méthode d'éclairage le plus possible.

Nous proposons deux types principaux d'éclairage extérieur : l'un pour le stand ST-AS standard Hirox et l'autre pour le ST-AS-X avec pôle de 32 mm.

En plus d'avoir une longue durée de vie, ils sont légers et faciles à monter/démonter.

Éclairage polarisé par transmission

En utilisant un filtre avec le condenseur, la lumière peut être limitée à une seule direction de vibration.

Ce filtre permet d'améliorer une image en réduisant l'intensité lumineuse et les reflets.

Cela est particulièrement utile avec des échantillons biologiques transparents, car différents éléments/caractéristiques de l'échantillon peuvent être observés en modifiant la direction de la lumière.

Before imageAfter image

Éclairage polarisé

Éclairage par transmission et reflété

Before imageAfter image
Before imageAfter image

Éclairage coaxial & polarisé

Before imageAfter image
