Stands
Stand haute résolution pour inspection et mesures 2D/3D + panorama en cartographie gigapixel
Nous concevons et fabriquons des stands et tables de microscopie haut de gamme pour toutes sortes d'applications telles que la conservation du patrimoine culturel, la recherche, le contrôle qualité, l'inspection en laboratoire, l'électronique, les essais de matériaux, la métallographie, l'impression sécurisée, etc.
Les stands haute précision HIROX sont compatibles avec le microscope numérique 3D HRX-02 et le scanner confocal à lumière blanche NPS, offrant les meilleures possibilités de numérisation grâce à des mouvements manuels et motorisés haute résolution dans les axes X, Y et Z.
Niveau de précision jusqu'à 0,05 µm et multiples fonctionnalités, notamment rétroéclairage, zone de numérisation jusqu'à 1 500 mm pour les objets plats, 3D et de grande taille.
Nous proposons des solutions personnalisées basées sur vos besoins et notre expertise. N'hésitez pas à nous contacter dès aujourd'hui pour discuter de nos solutions !

ST-AS-X | Nouveau stand inclinable motorisé en XYZ
Stand de table à inclinaison haute précision* avec système anti-vibration et motorisation complète pour microscope numérique 3D HIROX et NPS
Axes XY motorisés : 100x100 mm
Taille des pas : 0,1 micromètre
Plateau d'échantillon : 200x200 mm
Convient au NPS et au HRX-02
Compatible avec les axes Z manuel et motorisé
Compatible avec l'éclairage par transmission (backlight)
Aussi disponible avec des axes XY plus haute précision et plus grands (200x100 mm...)
*Possibilité d'incliner le pôle vertical à 135°
Création de cartographie et mesures haute qualité
ST-S-X | Nouveau stand droit motorisé en XYZ
Stand de table haute précision* avec système anti-vibration et motorisation complète pour microscope numérique 3D HIROX et NPS
Axes XY motorisés : 100x100 mm
Taille des pas : 0,1 micromètre
Plateau d'échantillon : 200x200 mm
Convient au NPS et au HRX-02
Compatible avec les axes Z manuel et motorisé
Compatible avec l'éclairage par transmission (backlight)
Aussi disponible avec des axes XY plus haute précision et plus grands (200x100 mm...)
Création de cartographie et mesures haute qualité

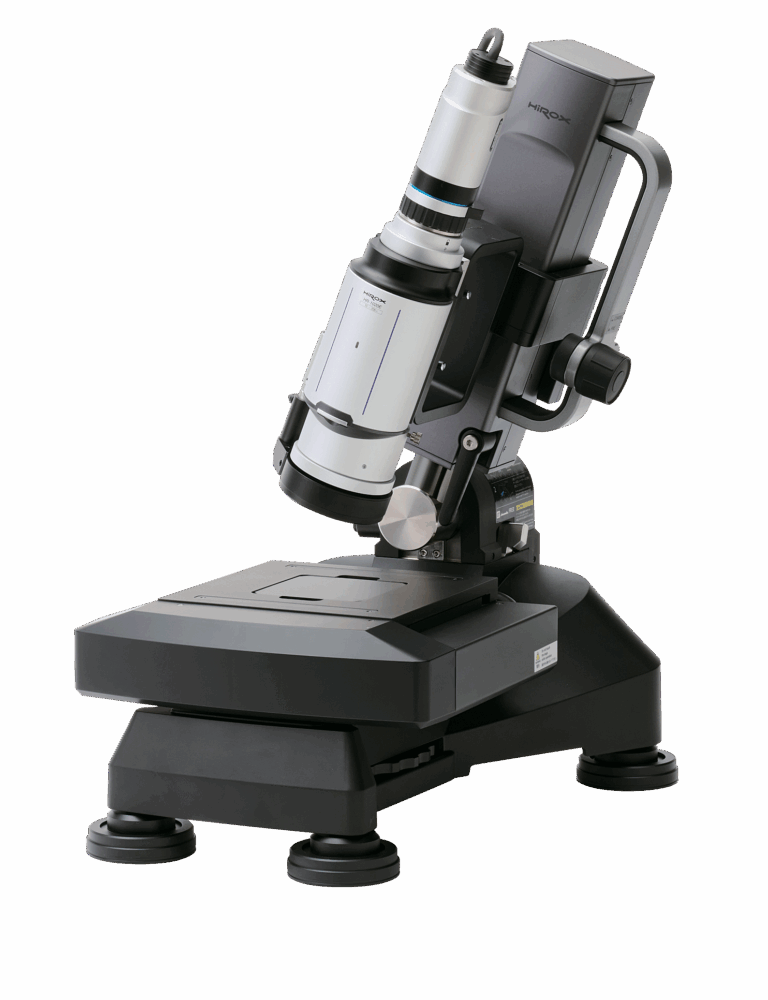

ST-AS | Stand inclinable motorisé en XYZ
Hirox a complètement redessiné le stand inclinable intégrant de multiples capteurs et un axe Z motorisé de 80 mm avec des pas ultra-fins de 50 nm : la plus haute précision sur une grande distance pour de nombreuses applications.
La table XY peut être manuelle ou motorisée (50x50 mm ou 100x100 mm) pour l'acquisition automatique en XYZ. Le stand intègre également des pieds antivibratoires et un éclairage par transmission contrôlable par le logiciel du HRX-01 pour augmenter les possibilités d'observation. Un plaque rotative peut s'y adjoindre pour tourner l'échantillon dans n'importe quelle direction !
Grâce à une multitude de capteurs - dont ceux pour la hauteur et l'angle - le stand ST-AS permet une observation idéale et sereine.
Pour une simplicité d'utilisation maximale, les 4 axes (X-Y-Z-R) peuvent être contrôlés par la télécommande 3D.

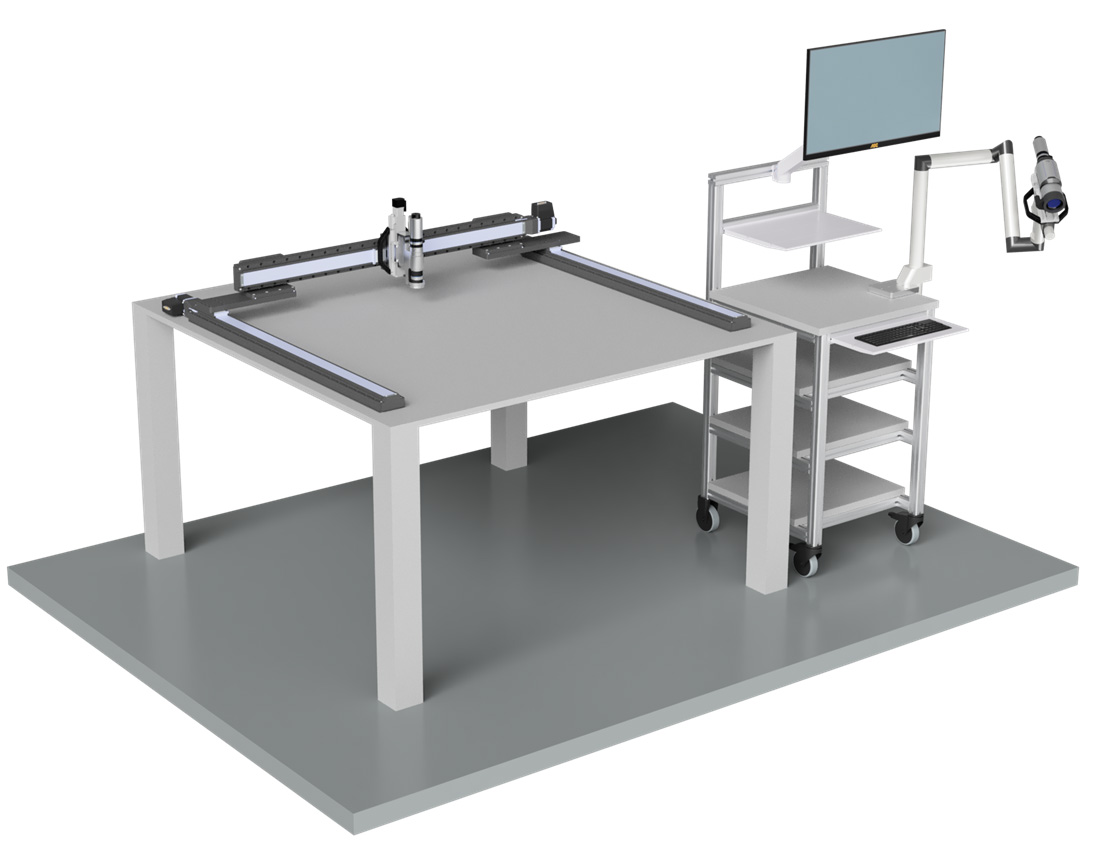

ST-GB | Stands Gantry
Stand gantry spécialement conçu pour le microscope numérique HIROX 3D et le NPS afin d'inspecter les échantillons par le haut à l'aide de curseurs permettant d'atteindre la zone d'intérêt. Idéal pour les grandes tables ! Conçu pour réaliser des assemblages d'images 2D, multifocales et 3D sur de longues distances. Convient à de nombreux échantillons tels que les textiles, les peintures et les objets plats.
Motorized X axis : 1500 mm
Motorized Y axis : 1500 mm
Taille des pas : 0,2 micromètres
Longueur à l'intérieur du pont : pas de limite
Hauteur minimale du NPS : 1 micromètre
Vitesse maximale de déplacement XY : 10 mm / sec
Compatible avec les axes Z motorisé (FB-E) et manuel ainsi que l'axe "Z-only"
Disponible avec les axes XY de 100, 300, 800, 1000 et 1500 mm
ST-B500 | Stand Bridge Motorisé
Stand bridge spécialement conçu pour le microscope numérique HIROX 3D et le NPS afin d'inspecter des échantillons depuis le dessus, tels que des textiles, des circuits imprimés/composants électroniques, des peintures et bien plus encore. Conçu pour réaliser des assemblages d'images 2D, multifocales et 3D sur de longues distances.
Axe X motorisé (en haut) : 500 mm
Axe Y motorisé (en bas) : 500 mm
Taille des pas : 0,2 micromètres
Plateau de support : 1200 x 900 x 58 mm
Plateau d'échantillon : 600 x 600 mm
Longueur à l'intérieur du pont : pas de limite
Hauteur minimale du NPS : 1 micromètre
Charge maximale sur l'axe Y : 15 kg
Vitesse maximale de déplacement XY : 10 mm / sec
Compatible avec les axes Z motorisé (FB-E) et manuel ainsi que l'axe "Z-only"
Also available with XY axes: 100, 300, 800, 1000 mm

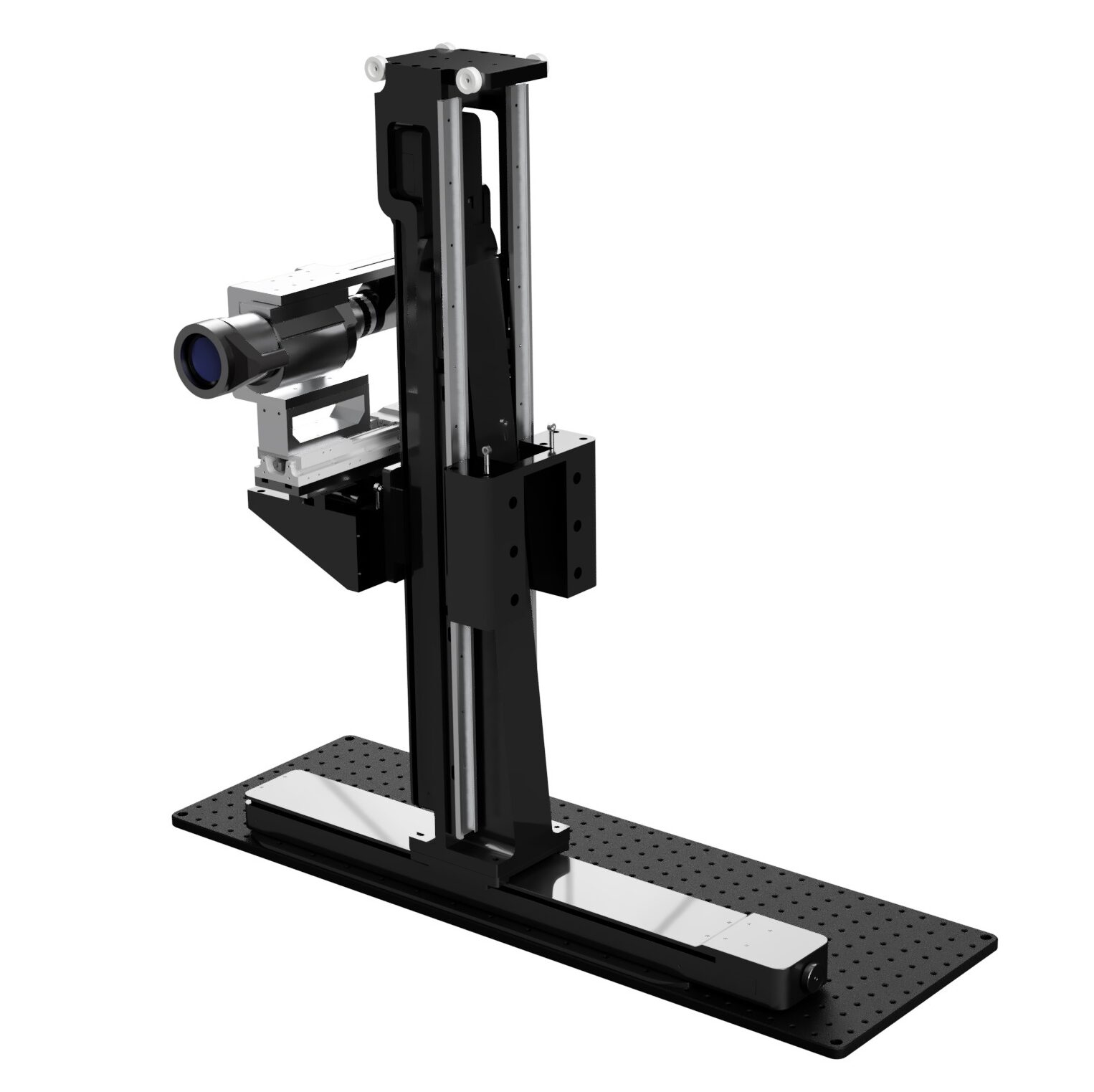

ST-T500 | Stand Motorisé Vertical
Support XYZ motorisé vertical spécialement conçu pour le microscope numérique HIROX 3D, destiné à l'inspection d'objets verticaux tels que des peintures, des murs, des statues et bien plus encore. Conçu pour réaliser des assemblages d'images 2D, multifocales et 3D sur de longues distances. Configuration idéale pour le patrimoine culturel, la recherche et les musées.
Axe Y motorisé (en bas) : 500 mm
Axe Y motorisé (se déplaçant de haut en bas) : 500 mm
Taille des pas : 0,2 micromètres
Vitesse maximale de déplacement XY : 10 mm / sec
Compatible avec les axes Z motorisé (FB-E) et manuel ainsi que l'axe "Z-only"
Axe Z motorisé : jusqu'à 80 mm
Disponible avec les axes XY de 100, 200, 300, 1000 et 1500 mm
ST-HW-1 | Stand de table à bras flexible
Support de table haute précision avec colonne réglable et bras flexible pour microscope numérique 3D HIROX.
Support stable et de haute qualité pour l'inspection et la mesure 2D/3D d'objets 3D (objets horizontaux, plats, verticaux et inclinés) tels que des artefacts archéologiques, des pièces de machines, des objets volumineux, etc.
Facile à installer/désinstaller/transporter !
Poignée de déplacements manuels en XY incluse
Pôle de 32 mm pour axe Z Hirox inclus
Stands Spéciaux
Stands spéciaux pour microscope numérique HIROX 3D et NPS permettant d'inspecter de nombreux échantillons différents et d'effectuer des mesures et des images précises. Conçus pour effectuer des mesures et assembler des images 2D, multifocales et 3D sur de longues distances.
Nous concevons et fabriquons une large gamme de stands de numérisation adaptés à toutes les situations.
Discutons de votre projet et trouvons le stand qui correspond le mieux à vos besoins.
ST-TS-W | Stand à bras flexible sur roues
Grand stand haute précision muni d'un bras horizontal ajustable.
Sur roues ou fixé à une table, il facilite l'observation d'objets grand format : rotule rotative ou bras en L pour positionnement à 360° de la lentille. Pôles ajustables pour tout travaux alternatifs. Valise de transport et plus d'options encore.
Temps d'assemblage/désassemblage = une minute !
Zone de travail : de 650 mm à 2000 mm
Distance max. depuis le centre du pied : 1500 mm
Poids : 50 kg
Auto Z-02 | Stand Contact Portable
Stand haute précision avec axe Z motorisé spécialement conçu pour l'observation et la mesure par contact de plaques (par exemple en taille-douce) ou de cylindres. Configuration pour microscope numérique HIROX 3D et impression sécurisée, essais de matériaux et autres applications.
Mouvements motorisés : 30 mm avec des pas de 0,05 µm (50 nm)
Incluant aussi des mouvements micrométriques manuels
Il est idéal pour inspecter et effectuer des mesures 2D/3D sur des surfaces planes ou cylindriques, par exemple des plaques et des tubes.
C'est un support stable et portable, très facile à utiliser.
Egalement disponible avec axes XY motorisés

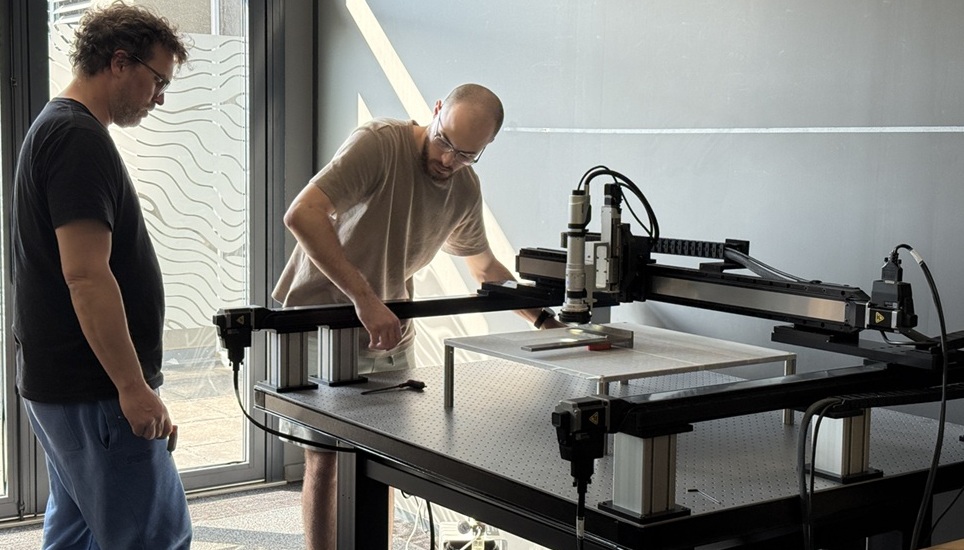

Conception de Stands
Nous développons sans cesse de nouvelles solutions afin de répondre aux demandes les plus exigeantes.
Nous serions donc heureux de concevoir et d'adapter un stand pour votre projet !
N'hésitez pas à nous poser toutes vos questions et nous trouverons la meilleure solution pour vous !
