Stative
High-Resolution Scanning Stands for 2D/3D Measurements & Gigapixel Panorama Stitching
We design and produce high-end microscopy scanning stands and stages for all kinds of applications such as cultural heritage conservation, research, quality control, lab inspection, electronics, material testing, metallography, security printing and more.

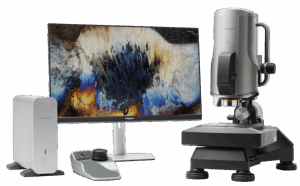

HIROX high-precision stands are compatible with the 3D digital microscope HRX-01 and white light confocal scanner NPS, providing the best scanning possibilities with high-resolution manual and motorized movements in XY and Z.
Level of accuracy up to 0.05µm steps and multiple features including backlighting, scanning area up to 1500mm for flat, 3D and large objects.
We offer customized solutions based on your requirements and our expertise. Feel free to get in touch with us today to discuss our solutions!
ST-AS-X | New Motorized XYZ Free Angle Stand
High-precision inclination* table stand with antivibration and full motorization for HIROX 3D digital microscope
Motorized XY axes: 100 x 100 mm
Step size: 0.1 micrometer
Sample plate: 200 x 200 mm
Suitable for NPS + HIROX setup
Compatible with motorized and manual Z axis blocks
Compatible with backlight transmitted illumination function
Also available with higher precision motorized XY stages, with 200 x 100 mm motorized XY stage as well as manual XY stage
*Possibility to tilt the Z pole to 135°!
Generate high quality automated image tiling and measurements.
ST-S-X | New Motorized XYZ Straight Stand
High-precision table stand with antivibration and full motorization for HIROX 3D digital microscope and NPS Nano Point Scanner
Motorized XY axes: 100 x 100 mm
Step size: 0.1 micrometer
Sample plate: 200 x 200 mm
Suitable for NPS + HIROX setup
Compatible with motorized and manual Z axis blocks
Compatible with backlight transmitted illumination function
Also available with higher precision motorized XY stages, with 200 x 100 mm motorized XY stage as well as manual XY stage
Generate high quality automated image tiling and measurements.
ST-AS | Motorisiertes XYZ Winkelstativ
Hirox schuf einen völlig neuen Neigungsstand mit mehreren integrierten Sensoren mit hochpräziser, motorisierter 80 mm-Z-Achse.
Der XY-Tisch kann manuell oder motorisiert (50x50mm oder 100x100mm) für die automatische XYZ-Erfassung verwendet werden. Das Stativ verfügt außerdem über eine integrierte Durchlichtbeleuchtung, die von der HRX-01-Software gesteuert wird und die Beobachtungsmöglichkeiten erhöht, sowie Antivibrationsfüße für verbesserte Stabilität. Ein Drehteller kann hinzugefügt werden, um die Probe in jede Richtung zu drehen!
Dank seiner verschiedenen Sensoren - einschließlich der Höhe und des Winkels - unterstützt der ST-AS-Ständer die Benutzer wirklich und bietet eine intelligente und stressfreie Beobachtung.
Für eine maximale Benutzerfreundlichkeit können alle 4 Achsen (X-Y-Z-R) mit dem kabellosen 3D-Maus-Controller gesteuert werden.

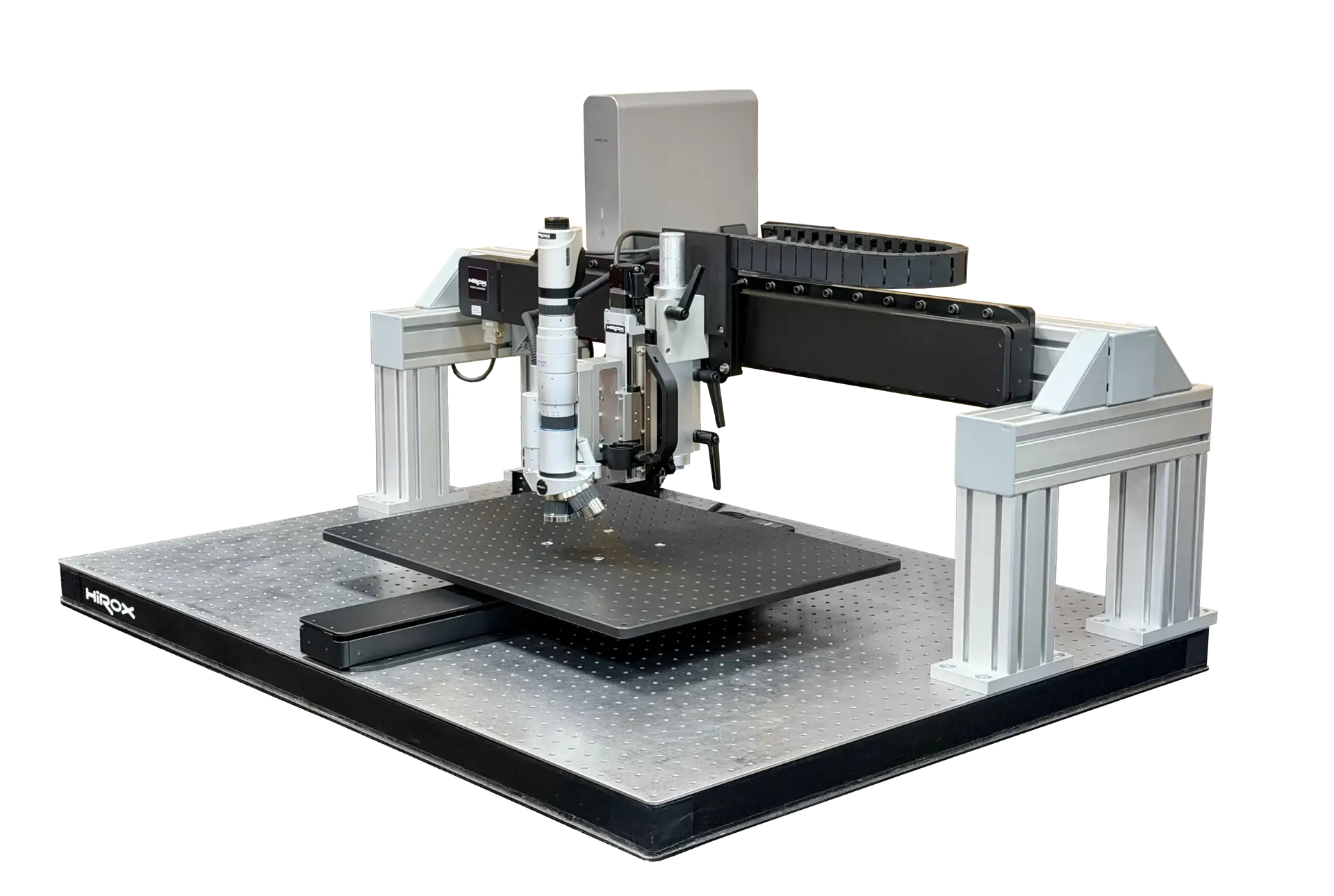

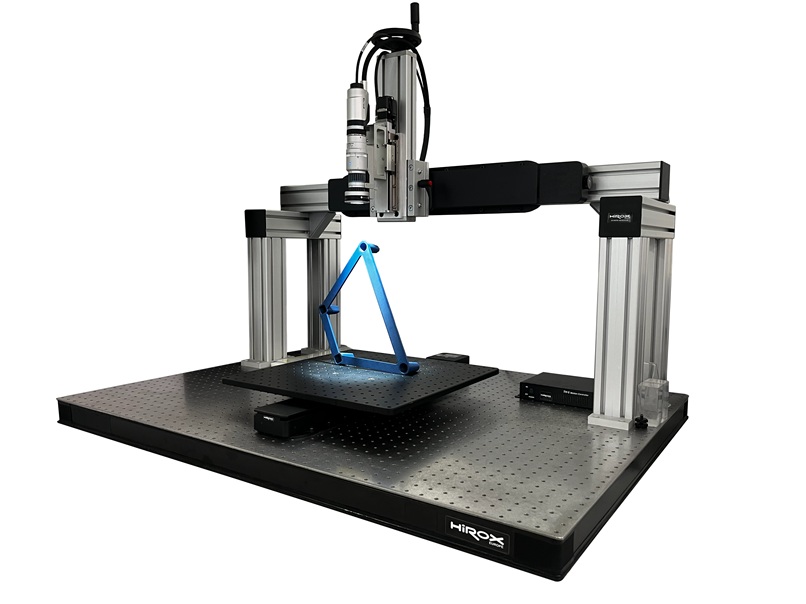

ST-B500 | Motorized Bridge Stand
Special-Made bridge stand setup for HIROX 3D digital microscope and NPS to inspect samples from above such as textiles, circuit boards/electronics, paintings and more. Designed to carry out 2D, multifocus and 3D image stitching on long distances.
Motorisierte X-Achse (oben): 500mm
Motorisierte Y-Achse (unten): 500mm
Schrittweite: 0.2 Mikrometer
Grundplatte: 1200x900x58mm
Musterplatte: 600x600mm
Tiefe innerhalb der Brücke: keine Beschränkung
Geringste messbare Höhe mit NPS bei 500mm Achsen: 1 Mikrometer
Maximale Last auf der Y-Achse: 15 kg
Maximale XY-Verfahrgeschwindigkeit: 10mm/Sek
Kompatibel mit dem FB-E motorisierte und manuell Z-Achse, auch mit der "Z-only" Achse
Also available with XY axes: 100, 300, 800, 1000 mm
SP-ST-BT | Gantry Stands
Special-Made gantry scanning stand setup for HIROX 3D digital microscope and NPS to inspect samples from above with sliders to reach area of interest. Perfect to suit a large table! Designed to carry out 2D, multifocus and 3D image stitching on long distances. Suitable for many samples such as textiles, paintings, flat objects.
Motorized X axis (top): 200 mm
Motorized Y axis (bottom): 200 mm
Schrittweite: 0.2 Mikrometer
Tiefe innerhalb der Brücke: keine Beschränkung
Geringste messbare Höhe mit NPS bei 500mm Achsen: 1 Mikrometer
Maximale XY-Verfahrgeschwindigkeit: 10mm/Sek
Kompatibel mit dem FB-E motorisierte und manuell Z-Achse, auch mit der "Z-only" Achse
Also available with XY axes: 100, 300, 500 800, 1000 mm

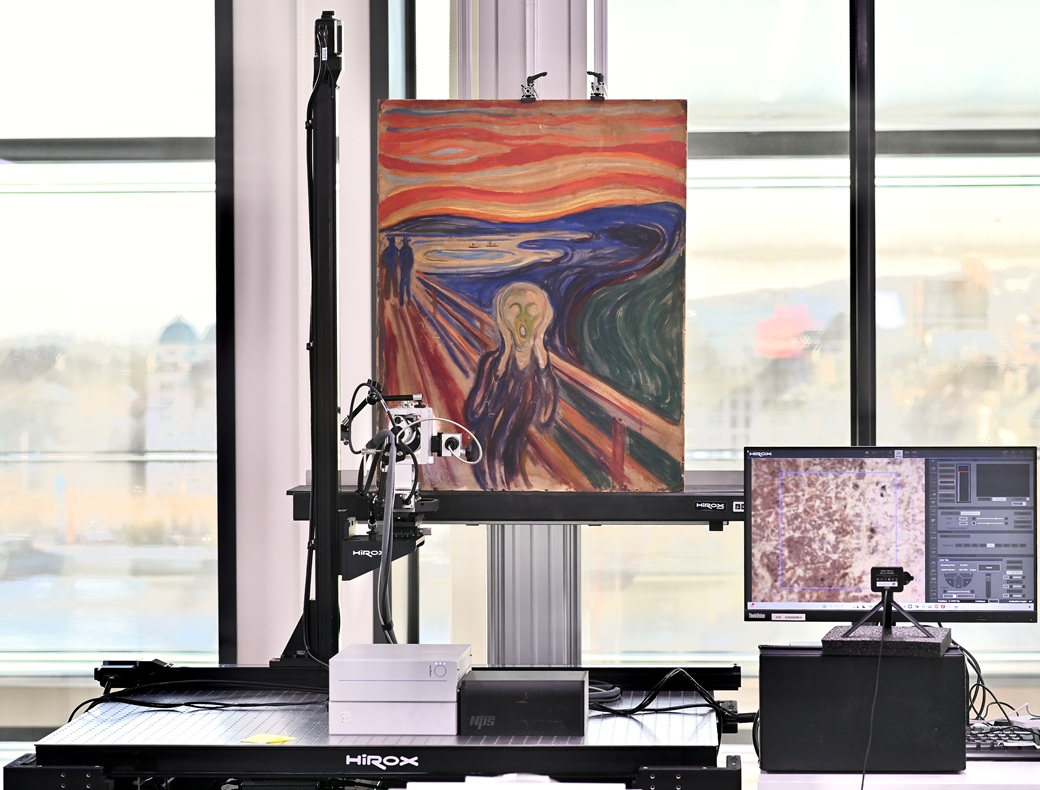

ST-T500 | Horizontal Auto T-Stand
Special-made horizontal motorized XYZ stand for HIROX 3D digital microscope for inspection of vertical objects such as paintings, walls, statues and more. Designed to carry out 2D, multifocus and 3D image stitching on long distances. Perfect setup for cultural heritage, reseach and museum.
Motorisierte X-Achse (unten): 500mm
Motorisierte Y-Achse (Höhenverstellung): 500mm
Schrittweite: 0.2 Mikrometer
Maximale XY-Verfahrgeschwindigkeit: 10mm/Sek
Kompatibel mit dem FB-E motorisierte und manuell Z-Achse, auch mit der "Z-only" Achse
Motorisierte Z-Achse: bis zu 80mm
Also available with XY axes: 100, 200, 300, 1000 mm
ST-HW-1 | Table Flexible Arm Stand
High-precision table stand with adjustable column and flexible arm for HIROX 3D digital microscope.
High quality and stable stand for inspection and 2D/3D measurement of 3D objects (horizontal, flat, vertical and inclined objects) such as archaeological artefacts, machine parts, bulky items and more.
Easy to assemble/disassemble/transport!
Includes manual XY movement with handle
Includes 32-mm pole for Hirox Z axis
ST-TS-W | Flexible Arm Stand on wheels
Hochpräsizionsstativ auf Rädern mit höhenverstellbarer Säule und Federarm.
Anfertigung aus Edelstahl mit hochwertigen Lagern für maximale Stabilität. 3 feststellbare Räder mit Hebesystem für höchste Stabilität bei gleichzeitiger Flexibilität für einfache Positionierbewegungen im Raum. Höhenverstellbare Säule auf 375mm für variable Untersuchungshöhe. Federarm verriegelbar in jeglicher Position. Geeignet für horizontale, flache, vertikale und geneigte Objekte jeglicher Form.
Schneller Auf- und Abbau (1 Minute) und einfacher Transport.
Arbeitshöhenbereich zwischen 650 mm bis 2000 mm
Maximale Spannweite zur Säule: 1500 mm
Gewicht: 50kg
Auto Z-02 | Portable Contact Stand
High precision stand with motorized Z-axis specially designed for contact observation and measurement of plates (Intaglio for example) or cylinders. Setup for HIROX 3D digital microscope and security printing, material testing and more applications.
Motorisierte Bewegungen: Bis zu 80mm mit 0.05µm (50nm)-Schritten
Inklusive einer XY-Basis zur Feinjustierung des Sichtfelds
It’s perfect to inspect and make 2D/3D measurements on flat or cylindrical surfaces, for examples plates and tubes.
It’s a stable & portable stand and is very easy to use.
Also available with motorized XY stage.
Stativ Kundenanpassung
Wir entwickeln ständig neue Lösungen, um auch die anspruchsvollsten Aufgaben zu erfüllen.
Deshalb entwerfen und gestalten wir gerne einen Stand für Ihr Projekt!
Bitte zögern Sie nicht, uns Fragen zu stellen, und wir werden unser Bestes tun, um die ideale Lösung für Sie zu finden!
